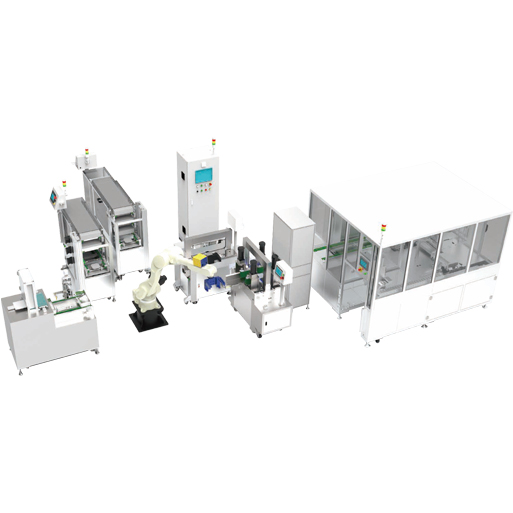

全自動真空包裝生產線

  • 適用範圍：PCB產業
  • 主要產線組成： 1.輸送buffer
    2.供板機
    3.長邊捆包機
    4.短邊捆包機
    5.機械手臂
    6.真空包裝機設備

  1. 詢價
  2. 返回列表
  3. 上一頁
  4. 下一頁
  • 動作流程
  • 產品規格
  • 影片





技術規格
型號 SVA-2510

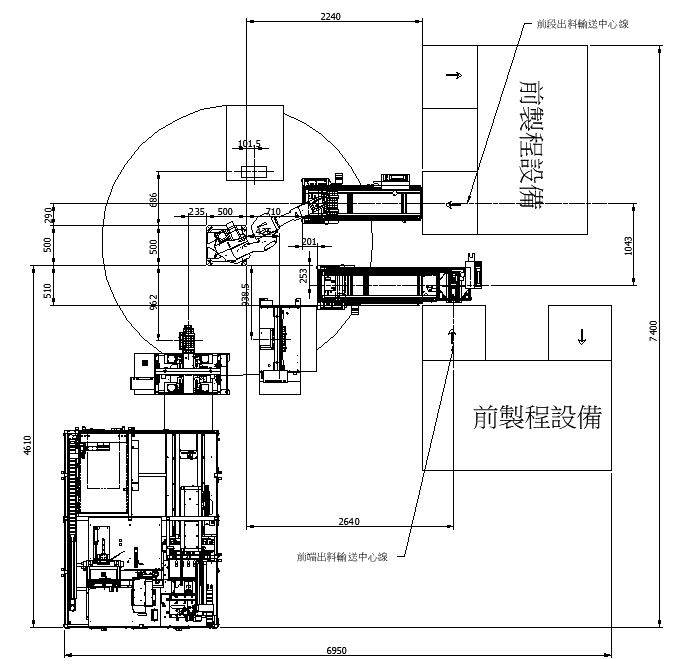

產線尺寸 ~ 8m (L) x 8m (W) x 2.2m (H)
主要用途 將 PCB Tray 打包出貨
產速 55sec / 1包
電源電壓 3Ψ 220VAC 60HZ
氣壓 7kg/cm^2
負壓源 -70kpa（真空包裝機）
控制器 PLC
操作介面 觸控螢幕

安全裝置規格
主要用途 防護圍籬及緊急停止使用
安全圍籬 鋁擠型外框及 PVC 門板
安全門 1個（備有可分離式插梢門檢裝置）
緊急停止鈕 4個
機台漏電保護功能及接地裝置

電控系統規格
控制器 PLC 控制模組，整合所有設備單元
條碼資訊 讀取條碼資訊後儲存於 PLC 暫存區，開放輸出端由 PC 整合讀取紀錄
操作介面 附有 LOG IN, LOG OUT 功能
附有手動，自動，I/O，異常，歷史紀錄，參數設定，密碼變更，自動條件，各模組動作等畫面
可設定各參數與馬達速度，並有數字顯示
IO 預留 8 點以上
緊急停止鈕 4個，並使用外蓋保護避免誤觸
異常訊息 可紀錄至少可儲存並紀錄 300 條以上

機械手臂規格
手臂型號 RS020N
主要用途 將 10+1-Tray 夾取至各工站進行銜接
動作自由度（軸） 6
有效負載（kg） 20
最大臂長範圍（mm） 1,725
對應使用 輸送 Buffer、供板機、捆包機
機械手臂配有控制箱及通訊模組、教導盒

全自動真空包裝生產線 Automated TRAY Packing Systems

動作流程：
  1. 前端製程出料至輸送buffer
  2. 手臂取載盤放置供板機
  3. 乾燥包與試紙擺放
  4. 長邊捆包打帶
  5. 短邊捆包打帶
  6. CCD檢測
  7. 真空包裝
  8. 貼標
  9. 出料
產品特色：
  • 全自動化
  • 視覺辨識系統
  • IOT工業4.0
  • 可回報上位MES系統
  • 一條龍彙整各站繁瑣工作，降低人力，效能提升
